三合一送料機參數畫面設定說明

 晉志德三合一送料機參數設定由三個主體畫面組成，主要用于設備運抵客戶工廠后，晉志德技術人員根據客戶沖壓工藝特點及客戶實際之需求，進行針對性之調整，通常客戶后期若無重大工藝變動，無需另行調整。

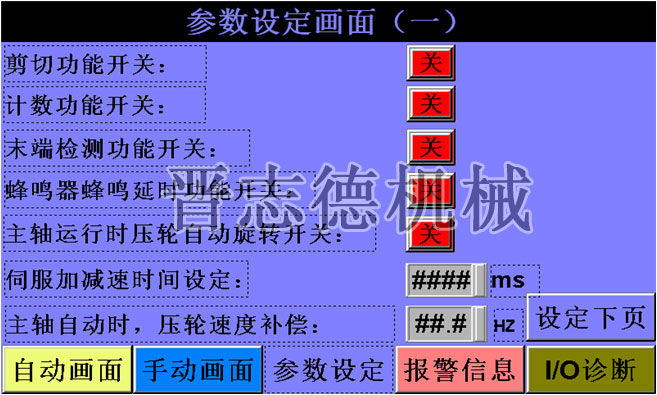

　　一、三合一送料機參數畫面設定（一）顯示內容及操作說明：
　　
　　1、“剪切功能開關”，此功能打開后，三合一送料機自動送料完成后會輸出一個信號，觸摸按鈕可以反復切換開關。
　　2、“計數功能開關”，此功能打開后，三合一送料機自動送料時會進行自動計數，關閉則無法計數，觸摸按鈕可以反復切換開關。
　　3、“末端檢測功能開關”，此功能打開后，在自動狀態下，如果沒有材料進入機頭，或者快無材料時，會自動停止并報警，觸摸按鈕可以反復切換開關。
　　4、“蜂鳴器蜂鳴延時功能開關”，此功能打開后，三合一送料機若有故障，蜂鳴器會延時后消失；若未打開，則有故障時,蜂鳴器一直蜂鳴,直至故障消除,觸摸按鈕可以反復切換開關。
　　5、“主軸運行時壓輪自動旋轉開關”，此功能打開后，三合一送料機主軸正轉時，壓輪跟著自動運行，關閉后則無法自動運行，觸摸按鈕可以反復切換開關。
　　6、“伺服加減速時間設定”，用于設定三合一送料機伺服啟動停止的快慢，數值越大，加減速越慢，數值越小，加減速越快，單位為ms。
　　7、“主軸自動時，壓輪速度補償”，自動時，當壓輪速度慢于主軸速度，則補償壓輪速度，該速度需要調試適當。
　　8、“設定下頁”，按此鈕切換到三合一送料機參數設定畫面（二）。

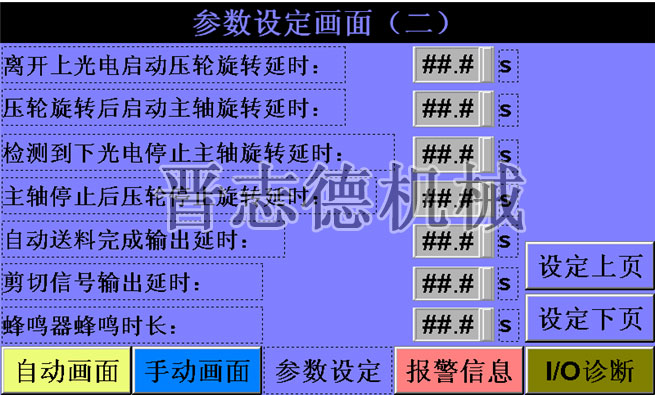

　　二、三合一送料機參數畫面設定（二）顯示內容及操作說明：
　　
　　1、“離開上光電啟動壓輪旋轉延時”，三合一送料機材料架部分開卷時先啟動壓輪旋轉后啟動主軸正轉，該延時設定檢測到料環上升到開始啟動壓輪旋轉的時間。
　　2、“壓輪旋轉后啟動主軸旋轉延時”，設定先啟動壓輪旋轉后啟動主軸旋轉的間隔時間。
　　3、“檢測到下光電信號停止主軸旋轉延時”， 三合一送料機材料架部分停止開卷時先停止主軸旋轉后停止壓輪旋轉，該延時設定檢測到料環下降到停止主軸旋轉的時間。
　　4、“主軸停止后停止壓輪旋轉延時”，設定先停止主軸旋轉后停止壓輪旋轉的間隔時間。
　　5、“自動送料完成輸出延時”，設定三合一送料機送料完成后到信號輸出的間隔時間。
　　6、“剪切信號輸出延時”，設定輸出剪切信號后，該信號保持時間。
　　7、“蜂鳴器蜂鳴時長”，蜂鳴器延時功能打開后，設定蜂鳴器的蜂鳴時間。
　　8、“設定下頁”，按此鈕切換到三合一送料機參數設定畫面（三）。
　　9、“設定上頁”，按此鈕切換到三合一送料機參數設定畫面（一）。

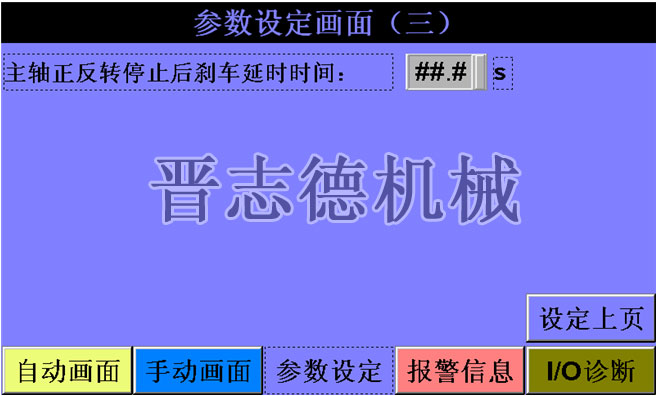

　　三、三合一送料機參數畫面設定（三）顯示內容及操作說明：
　　
　　1、“主軸正反轉停止后剎車延時時間”，設定三合一送料機主軸停止后到剎車的間隔時間。
　　2、“設定上頁”，按此鈕切換到三合一送料機參數設定畫面（二）。
　　3、“參數設定”，按此鈕切換到三合一送料機參數設定畫面（一）。
