全自動重型材料架上料方式

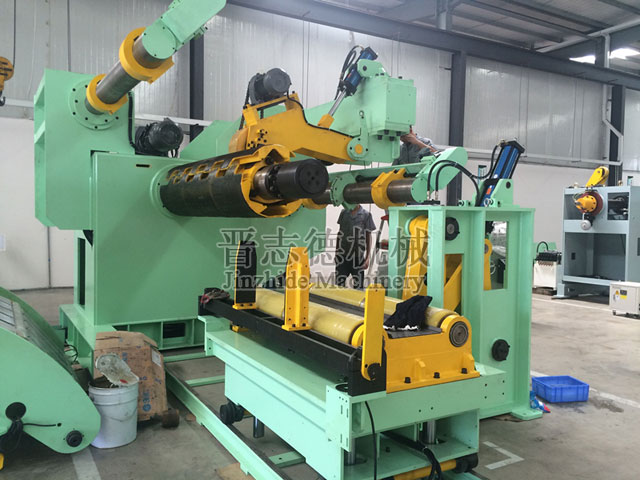

 晉志德全自動重型材料架是在標準款油壓重型材料架上增加上料臺車裝置而誕生的機型，可將料卷平穩移至料架漲縮卷筒卷料筒上，其大的優點是可實現材料架的自動上料、入料、漲縮與開卷，是大型、厚板卷料開卷有效、可靠的開卷設備。
　　　　

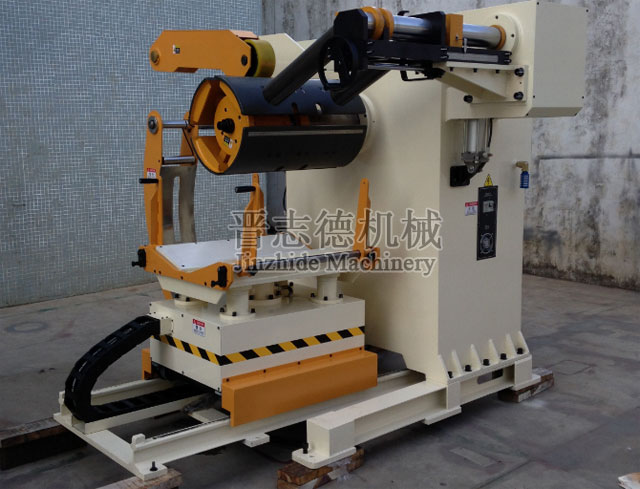

　　晉志德全自動重型材料架其上料臺車承重面為V型，臺車行走驅動為油壓馬達（通過調整油壓流量調整行走速度），臺車上下升降驅動為液壓油缸，控制上由操作手柄簡單的點控式操作控制。全自動重型材料架操作手柄盒具有臺車上升下降運行、臺車前進后退及料架漲緊收縮3種功能控制。
　　　　
　　晉志德全自動重型材料架使用時，將料卷放置到V型承料臺上后，擰動材料架臺車操作手柄上的上升旋鈕開關，控制液壓閥打開，液壓站泵送的液壓油進入液壓缸的無桿腔，推動液壓缸的活塞桿向上運動，液壓缸的活塞桿推動V型承料臺帶動料卷向上運動，上升至高點時，說明料卷的中心運行到了與帶材剪切重型材料架的中心相重合的位置，此時，控制液壓閥關閉，液壓缸的活塞桿停止向上運動。
　　　　
　　擰動晉志德全自動重型材料架臺車操作手柄上前進旋鈕開關，通過油壓馬達正轉帶動鏈輪軸正轉，鏈輪軸帶動品質可靠鏈輪正轉，品質可靠鏈輪通過鏈條帶動第二鏈輪正轉，第二鏈輪帶動其中一個后車輪正轉，另一個后車輪和兩個前車輪從動，使整個材料架上料臺車在導軌上向前移動，當材料架上料臺車移動到上料位置行程開關位置處時，將料卷套在材料架漲縮卷筒上；然后，通過油壓馬達控制行走電機反轉，行走電機帶動鏈輪軸反轉，鏈輪軸帶動品質可靠鏈輪反轉，品質可靠鏈輪通過鏈條帶動第二鏈輪反轉，第二鏈輪帶動其中一個后車輪反轉，另一個后車輪和兩個前車輪從動，使整個材料架上料臺車在導軌上向后移動，當材料架上料臺車移動到初始位置硬限位擋塊置處時，行走電機停止反轉，準備進行下一次上料。
